SPS- Programmierung mit ST

nach IEC 61131 mit CODESYS V2.3 (WAGO-I/O-PRO CAA), e!COCKPIT

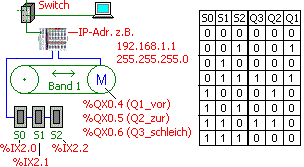

Bandanlage
Übung: Kapitel 4
a) Schreiben Sie das Programm, verwenden Sie die IF-Anweisung.

Funktionsbeschreibung:

Ist die Palette aufgelegt und wird der S1 oder S2 kurz betätigt,
so wird der Antrieb eingeschaltet bis die Endposition erreicht ist
oder S0 (Öffner) kurz betätigt wird.

Laden Sie das Projekt nach dem Testen in die Steuerung. Passen Sie eventuell die IP-Adresse und die Subnetzmaske an. Vergessen Sie nicht die Kommunikationsparameter über Menü- Online... einzustellen.
Beachten Sie die Hinweise im Anhang des Buches.





b) Schreiben Sie das Programm mit Hilfe der Funktionstabelle und der CASE-Anweisung.
Diese Steuerung zeigt kein speicherndes Verhalten.

Laden Sie das Projekt nach dem Testen in die Steuerung und überprüfen Sie die Funktion.


 2. Übung: Bandanlage  4. Lösung: Übung- Bandanlage
