SPS- Programmierung mit ST

nach IEC 61131 mit CODESYS V2.3 (WAGO-I/O-PRO CAA), e!COCKPIT

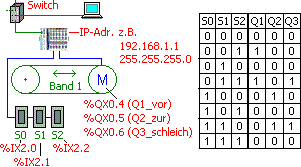

Bandanlage
Übung: Kapitel 8
Übung: Anwenderdefinierter Datentyp

a) Schreiben Sie eine Funktion, benutzen Sie dazu die Funktionstabelle.
Verwenden Sie den anwenderdefinierten Datentyp "BAND", da eine Funktion nur einen Rückgabewert hat, aber drei Relais anzusteuern sind. Der Datentyp enthält daher drei Komponenten für den Rückgabewert.

Rufen Sie die Funktion im Programm MAIN auf, das alle 10ms zyklisch aufgerufen wird.



b) Erstellen Sie eine Web-Visualisierung die die Schalter S0...S2 ersetzt.

Laden Sie das Projekt nach dem Testen in die Steuerung. Passen Sie eventuell die IP-Adresse und die Subnetzmaske an. Vergessen Sie nicht die Kommunikationsparameter über Menü- Online... einzustellen. Beachten Sie die Hinweise im Anhang des Buches.


 2. Übung: Bandanlage
