Es sind zwei
Temperatursensoren B1 und B2 in einem Behälter
eingebaut und an der SPS angeschlossen.
Sind beide Sensoren funktionsfähig, so haben bei
Übertemperatur beide Sensoren angesprochen,
d.h., deren Kontakte sind geschlossen. Liegt die
Behältertemperatur unter dem Grenzwert, so sind
beide Kontakte offen.
Eine rote Leuchtdiode (LED), am Ausgang der SPS,
soll anzeigen, wenn einer der beiden Sensoren
defekt ist.
Klicken Sie die -> Schaltfläche unter den
Bildern.
Lösungsweg: 1. Funktionstabelle erstellen
2. Aus der Tabelle die Funktionsgleichnung
ableiten
KV-Diagramm
Beispiel: Funktion 2 aus 3
In einem Behälter
soll die Temperatur überwacht werden. Es sind
drei Temperaturschalter (B1...B3) eingebaut. Die
Signale der Temperaturschalter sollen so
verknüpft werden, dass eine Meldeleuchte (P1)
"Übertemperatur" anzeigt, wenn zwei
oder alle drei Temperaturschalter angesprochen
haben.

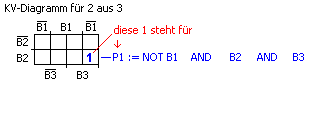

Wird das KV-Diagramm
benutzt, entfällt die Vereinfachung, da durch
die Zusammenfassung von Feldern mit "1"
die Funktionsgleichung in minimierter Form
ermittelt wird.
